  • JXW08系列型外吸式轉籠濾塵器

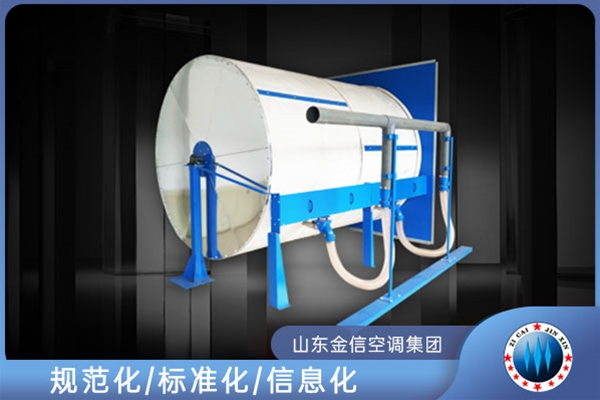

JXW08系列型外吸式轉籠濾塵器

所屬類別:除塵產品

外吸式轉籠濾塵器用于對紡織企業生產的工藝過程中產生的含塵空氣進行過濾除塵,祛除空氣中的各種雜塵,使空調機組能送出合乎生產需要的潔凈空氣,以保證生產出符合市場需求的高品質產品,提高企業的經濟效益。

  • 售后QQ: 點擊這里給我發消息
  • 售后QQ: 點擊這里給我發消息
咨詢熱線:13475165661
詳細內容
JXW06-系列外吸式轉籠濾塵器用于對紡織企業生產的工藝過程中產生的含塵空氣進行過濾除塵,祛除空氣中的各種雜塵,使空調機組能送出合乎生產需要的潔凈空氣,以保證生產出符合市場需求的高品質產品,提高企業的經濟效益。
外吸式轉籠濾塵器組成部分:
JXW06-系列型外吸式轉籠濾塵器是由機架、回轉塵籠、吸嘴往復機構、減速箱、擋板(方箱)以及吸塵風機和集塵箱等零部件組成;可回轉的塵籠是多節式的,每六片弧形網片組成一個空心圓筒,一個吸塵可由一至三節圓筒組成,從而形成不同規格的機型。在塵籠兩端各有六根矩形鋼管制成的輪輻并用螺栓與芯軸聯結成一體,前后芯按裝在前后機架的滾動軸承上。塵籠的外圓上覆蓋著多孔高效濾料,使含塵空氣可以通過濾料進入塵籠內,塵籠的前端被鋼板封閉而后端開啟以使過濾后的潔凈空氣排出機外。在塵籠后端的輪輻上用螺栓固定著一分段式大帶輪,以帶動塵籠回轉; 在塵籠外側下方,有一根帶軌的、具有與塵籠相同節數的吸塵風管,每節風管上都有一臺小滑車,通過拉桿連接在一起。小滑車上有導向滾輪,可使幾臺小滑車下面的小滑塊驅動滑車組做軸向往復移動。在每臺小滑車靠近塵籠一側,都裝有兩只可浮動的吸嘴,以清除濾料表面附著的粉塵。浮動的結構可使吸嘴與濾料表面始終保持最佳的吸塵距離。
轉籠式回風過濾器的工作原理是什么:
后機架的下部安裝著一臺減速機,通過平皮帶驅動塵籠回轉。而在塵籠的后軸上亦有一V形帶輪,通過V 形皮帶拖動往復絲杠以驅動吸嘴作往復吸塵運動;
轉籠式回風過濾器安裝需要注意什么:
本機的結構特點決定了它只能在負壓模式下運行。因此,欲使用本機組建濾塵系統時,需構建一負壓塵室以安裝本機; 本機在用戶 處安裝時,需在按制室內安裝一只U型壓力計,用來監測塵籠內外的壓差:當本機用于除塵系統時,其壓差應保持在100-400Pa(10-40mmH2O)的范圍內;當用于回風過濾時,其壓差應保持在100-200Pa(10-20mmH2O)的范圍內。當其壓差超出上述極限時,需認真查找原因,及時排除故障,必要時需換新的濾料。
注意,本機設計的極限壓差是500Pa,為保證機器的正常運行,請勿超壓運行。
注意:為保證塵籠表面正常結網,布袋回風切勿直接吹向塵籠,以免破壞塵室中氣流;
安裝說明:
安裝準備:
1、安裝前必須為主機修建一間密封的耐壓塵室,這個房間的大小除了能按放下主機外,在主機周圍還要有足夠的空間,以供檢修之用;
2、在負壓室內按照地圖腳圖放線,做好預埋地腳螺栓;
3、裝前后支架,調整兩軸承的中心高,認真較準水平,使其高度一高度一致。須保證塵籠表面的水平度偏差≦0.3/500mm
